第四章 波与模式的耦合（Coupling of Waves and Modes）详细知识点梳理
一、基础概念铺垫（先搞懂“是什么”）
1. 波导与导波（Waveguide & Guided Wave）
- 波导结构：由
高折射率芯层（core/film）和低折射率包层（cladding）组成，芯层约束光场，包层提供光学隔离； - 分类：
- 纵向均匀波导：折射率仅与横向（x,y）相关，与纵向（z，传播方向）无关（\(n(x,y,z)=n(x,y)\)）；
- 平面波导：仅一个横向（如x）有芯层-包层结构，\(n(x,y)=n(x)\)（\(\partial/\partial y=0\)），分阶跃折射率（step-index）和渐变折射率（graded-index）；
- 非平面波导：横向（x,y）均有芯层-包层结构（如沟道波导、圆形光纤）；
- 纵向均匀波导：折射率仅与横向（x,y）相关，与纵向（z，传播方向）无关（\(n(x,y,z)=n(x,y)\)）；
- 导波特性：光沿纵向（z）传播，横向光场被芯层束缚（包层中为倏逝场），传播常数\(\beta\)满足\(k_0 n_{clad} < \beta < k_0 n_{core}\)（\(k_0=2\pi/\lambda_0\)为自由空间波数）。
2. 耦合的本质（Coupling Essence）
- 光场在传播过程中，因介质特性变化（时变/非线性/空间扰动），导致不同频率的光波或不同空间模式的光场之间发生能量交换，称为“耦合”；
- 耦合的数学描述：通过“耦合极化\(\Delta P\)”实现——背景极化描述介质固有特性，\(\Delta P\)是耦合机制引入的附加极化，直接耦合不同光场。
3. 两大核心理论的适用场景（必考区分点）
| 理论类型 | 适用介质特性 | 处理对象 | 核心应用场景 |
|---|---|---|---|
| 耦合波理论 | 时变（电光/磁光/声光诱导）或非线性 | 不同频率的光波（频率耦合） | 声光衍射、非线性频率转换 |
| 耦合模理论 | 空间依赖（如波导扰动、多波导） | 不同空间模式/偏振的光场（模式耦合） | 光栅耦合器、定向耦合器、DBR/DFB激光器 |
二、4.1 耦合波理论（Coupled-wave theory）
1. 核心前提：耦合发生的条件
- 介质必须是「时变」或「非线性」的：线性静态介质中，不同频率光波的波动方程相互独立，无能量交换（无耦合）；
- 时变介质：外部场（电场/磁场/声波）诱导介质光学特性随时间变化（如声光效应中，声波使介质折射率周期性起伏，形成时变光栅）；
- 非线性介质：介质极化强度与光场强度非线性相关（如\(P=\varepsilon_0 \chi^{(1)}E + \varepsilon_0 \chi^{(2)}E^2 + \dots\)），导致新频率产生（如二次谐波）。
2. 耦合波方程的推导（公式推导+物理意义）
（1）无耦合时的波动方程
从麦克斯韦方程出发，忽略自由电荷和电流，推导单色光波的波动方程： \(\nabla \times \nabla \times \mathcal{E} = \omega^2 \mu_0 \varepsilon \mathcal{E}\)
- 单色光场：\(\mathcal{E}(r,t) = \mathcal{E}(r) e^{-i\omega t}\)，\(\omega\)为光场角频率；
- 物理意义：线性静态介质中，光场满足亥姆霍兹方程，不同频率\(\omega\)的光场各自独立传播，无耦合。
（2）有耦合时的波动方程（核心公式）
引入耦合极化\(\Delta P\)（描述耦合机制），总极化\(P = P_0 + \Delta P\)（\(P_0\)为背景极化），波动方程修正为： \(\nabla \times \nabla \times \mathcal{E}_q - \omega_q^2 \mu_0 \varepsilon \cdot \mathcal{E}_q = \omega_q^2 \mu_0 \Delta P_q\)
- 下标q：标记不同频率的光波（\(\omega_q\)为第q个光波的角频率）；
- 物理意义：\(\Delta P_q\)作为“源项”，将第q个光波与其他频率光波耦合，导致\(\mathcal{E}_q\)的振幅（幅度、相位、偏振）随传播变化（不再是恒定振幅）。
（3）弱耦合近似（Weak Coupling Approximation）
- 假设：\(\Delta P \ll P_0\)（耦合是对线性静态介质的微扰），此时可忽略\(\Delta P\)对介质整体特性的影响，仅考虑其耦合作用；
- \(\Delta P\)的展开：因耦合不同频率光波，\(\Delta P\)可分解为各频率分量的叠加： \(\Delta P(r,t) = \sum_q \Delta P_q(r) e^{-i\omega_q t}\)
- 关键结论：\(\Delta P_q(r)\)不仅与第q个光波的场\(\mathcal{E}_q(r)\)相关，还含其他频率光波的场（如\(\mathcal{E}_{q\pm1}\)），正是这种交叉关联实现了频率耦合。
3. 慢变振幅近似（SVA：Slowly varying amplitude approximation）
（1）近似前提
耦合导致的光场振幅变化，在一个光波长（\(\lambda\)）的传播距离内可忽略： \(\nabla^2 \mathcal{E}_q \ll k_q \cdot \nabla \mathcal{E}_q\)
- 物理图像：光场的“快速变化”由相位因子\(e^{i k_q \cdot r}\)描述，振幅\(\mathcal{E}_q(r)\)是“缓慢变化”的包络，符合实际器件中耦合作用的渐变特性。
（2）方程简化（核心推导步骤）
将\(\mathcal{E}_q(r) = \mathcal{E}_q(z) e^{i k_q \cdot r}\)（沿z方向传播，\(k_q = k_q \hat{z}\)）代入波动方程，利用\(\nabla \times \nabla \times \mathcal{E} = \nabla(\nabla \cdot \mathcal{E}) - \nabla^2 \mathcal{E}\)，结合弱耦合近似和时谐条件，最终得到： \((k_q \cdot \nabla) \mathcal{E}_q \approx \frac{i \omega_q^2 \mu_0}{2} \Delta P_q e^{-i k_q \cdot r}\)
- 简化结果：二阶微分方程→一阶微分方程，大幅降低求解难度；
- 沿z方向传播时，进一步简化为： \(\frac{d \mathcal{E}_q}{d z} \approx \frac{i \omega_q^2 \mu_0}{2 k_q} \Delta P_q e^{-i k_q z}\)
4. 典型应用：声光衍射（Raman-Nath/Bragg Diffraction）
- 耦合机制：声波使介质折射率周期性起伏（时变光栅，\(\Delta n(z,t) \propto e^{i(K z - \Omega t)}\)，K为声波波数，\(\Omega\)为声波角频率）；
- 耦合结果：入射光（\(\omega_0, k_0\)）与声波耦合，产生衍射光（\(\omega = \omega_0 \pm \Omega\)，\(k = k_0 \pm K\)），符合能量守恒（\(\hbar \omega = \hbar \omega_0 \pm \hbar \Omega\)）和动量守恒（\(\hbar k = \hbar k_0 \pm \hbar K\)）。
三、4.2 耦合模理论（Coupled-mode theory）
1. 核心思想：“未扰动模式”作为基矢
- 未扰动波导（\(\varepsilon(x,y)\)，无空间扰动）：存在正交归一的“本征模”\(\{\hat{\mathcal{E}}_v(x,y), \hat{\mathcal{H}}_v(x,y)\}\)（v为模式序号），满足：
- 正交性：\(\int_{-\infty}^{\infty} \int_{-\infty}^{\infty} (\hat{\mathcal{E}}_v^* \times \hat{\mathcal{H}}_\mu + \hat{\mathcal{E}}_\mu \times \hat{\mathcal{H}}_v^*) \cdot \hat{z} dxdy = \delta_{v\mu}\)（\(\delta_{v\mu}\)为克罗内克函数）；
- 独立传播：光场可展开为\(\mathcal{E}(r) = \sum_v A_v \hat{\mathcal{E}}_v(x,y) e^{i\beta_v z}\)，其中\(A_v\)为常数（无耦合时振幅不变）。
- 扰动波导（\(\varepsilon'(x,y,z) = \varepsilon(x,y) + \Delta \varepsilon(x,y,z)\)，如波导变形、多波导邻近）：
- 本征模不再独立，光场展开式中\(A_v = A_v(z)\)（振幅随z变化）；
- 耦合模方程：描述\(A_v(z)\)的变化规律，本质是“模式间的能量交换”。
2. 单波导模式耦合（Single-waveguide mode coupling）
（1）耦合模方程推导（核心步骤）
- 光场展开：扰动波导中，光场仍用未扰动波导的本征模展开： \(\mathcal{E}(r) = \sum_v A_v(z) \hat{\mathcal{E}}_v(x,y) e^{i\beta_v z}, \quad \mathcal{H}(r) = \sum_v A_v(z) \hat{\mathcal{H}}_v(x,y) e^{i\beta_v z}\)
- 代入麦克斯韦方程：利用未扰动模式满足的波动方程，结合洛伦兹互易定理（Lorentz Reciprocity Theorem），对波导横截面积分；
- 利用正交性：消去交叉项，最终得到耦合模方程： \(\pm \frac{d A_v}{d z} = \sum_\mu i \kappa_{v\mu} A_\mu e^{i(\beta_\mu - \beta_v) z}\)
（2）方程中关键参数的物理意义
| 参数 | 定义/表达式 | 物理意义 |
|---|---|---|
| \(A_v(z)\) | 模式v的振幅系数 | 描述模式v的能量强弱（\(P_v \propto \vert A_v\vert^2\)） |
| \(\beta_v\) | 未扰动模式v的传播常数 | 描述模式v沿z方向的相位变化速率（\(\beta = 2\pi n_{eff}/\lambda_0\)，\(n_{eff}\)为有效折射率） |
| 符号“±” | “+”对应\(\beta_v>0\)（前向传播），“-”对应\(\beta_v<0\)（后向传播） | 区分模式传播方向 |
| 耦合系数\(\kappa_{v\mu}\) | \(\kappa_{v\mu} = \omega \int_{-\infty}^{\infty} \int_{-\infty}^{\infty} \hat{\mathcal{E}}_v^* \cdot \Delta \varepsilon \cdot \hat{\mathcal{E}}_\mu dxdy\) | 描述模式v与模式μ之间的耦合强度：\(\vert\kappa_{v\mu}\vert\)越大，耦合越强；\(\kappa_{v\mu}=0\)无耦合 |
| 相位因子\(e^{i(\beta_\mu - \beta_v)z}\) | 由两模式传播常数差决定 | 描述两模式的相位差随传播距离的变化，是“相位匹配”的核心来源 |
（3）无耗波导的耦合系数特性
无耗波导中，介电张量\(\varepsilon\)为厄米矩阵（Hermitian Matrix），因此： \(\kappa_{v\mu} = \kappa_{\mu v}^*\)
- 物理意义：模式v→μ的耦合强度与模式μ→v的耦合强度共轭，满足能量守恒（耦合过程无能量损耗）。
3. 多波导模式耦合（Multiple-waveguide mode coupling）
（1）适用场景
由多个独立波导组成的结构（如两个平行的沟道波导、波导阵列），核心是“不同波导的模式之间的耦合”。
（2）求解方法（分解+微扰）
- 结构分解：将多波导分解为“单个独立波导+扰动”——每个独立波导的折射率为\(\varepsilon_v(x,y)\)，总折射率\(\varepsilon'(x,y,z) = \varepsilon_v(x,y) + \Delta \varepsilon_v(x,y,z)\)（\(\Delta \varepsilon_v\)是其他波导对第v个波导的扰动）；
- 场展开：总光场展开为所有独立波导的本征模叠加（v遍历所有波导的所有模式）；
- 耦合模方程：形式与单波导完全一致，但耦合系数含重叠系数（因不同波导的模式非正交）： \(\kappa_{v\mu} = c_{vv} \left[ c^{-1} \cdot \overline{\kappa} \right]_{v\mu}\) 其中：\(c_{v\mu} = \int_{-\infty}^{\infty} \int_{-\infty}^{\infty} (\hat{\mathcal{E}}_v^* \times \hat{\mathcal{H}}_\mu + \hat{\mathcal{E}}_\mu \times \hat{\mathcal{H}}_v^*) \cdot \hat{z} dxdy\)（重叠系数，\(\vert c_{v\mu}\vert \leq 1\)，描述两模式场的重叠程度）；\(\overline{\kappa}_{v\mu}\)为单波导的扰动耦合系数。
（3）核心结论
多波导与单波导的耦合模方程形式统一，仅耦合系数定义不同——考试中只需区分“同一波导的模式耦合”（无重叠系数）和“不同波导的模式耦合”（含重叠系数）即可。
四、4.3 双模耦合（Two-mode coupling）—— 考试重点
耦合模理论中最常用的场景（实际器件多为两模式耦合），重点掌握“同向/反向耦合”的特性的和“相位匹配”的影响。
1. 简化耦合模方程（去除自耦合项）
考虑仅两个模式（a和b）耦合，忽略自耦合项\(\kappa_{aa},\kappa_{bb}\)（自耦合仅改变模式自身的传播常数，不影响模式间能量交换），令： \(A(z) = \tilde{A}(z) e^{\pm i \int_0^z \kappa_{aa}(z') dz'}, \quad B(z) = \tilde{B}(z) e^{\pm i \int_0^z \kappa_{bb}(z') dz'}\) 代入耦合模方程，最终得到简化形式（核心考试公式）： \(\pm \frac{d \tilde{A}}{d z} = i \kappa_{ab} \tilde{B} e^{i 2\delta z}, \quad \pm \frac{d \tilde{B}}{d z} = i \kappa_{ba} \tilde{A} e^{-i 2\delta z}\)
- 相位失配参数：\(2\delta = (\beta_b \pm \kappa_{bb}) - (\beta_a \pm \kappa_{aa})\)（常数扰动）或\(2\delta = \Delta \beta + qK\)（周期扰动，\(\Delta \beta = \beta_b - \beta_a\)，K=2π/Λ为周期结构波数，q为整数）；
- 关键假设：\(\Delta \varepsilon\)为常数或周期函数（实际器件常用，耦合系数\(\kappa_{ab},\kappa_{ba}\)与z无关）。
2. 同向耦合（Codirectional coupling）
（1）定义
两个模式沿同一方向传播（如均为前向传播，\(\beta_a>0,\beta_b>0\)），方程中符号取“+”。
（2）求解与边界条件
- 边界条件：初始值问题——已知z=0处的振幅\(\tilde{A}(0),\tilde{B}(0)\)（如仅模式a入射，\(\tilde{A}(0) \neq 0, \tilde{B}(0)=0\)）；
- 解析解：令\(\beta_c = \sqrt{\kappa_{ab}\kappa_{ba} + \delta^2}\)，解得： \(\tilde{A}(z) = \tilde{A}(0) \left( \cos \beta_c z - i \frac{\delta}{\beta_c} \sin \beta_c z \right), \quad \tilde{B}(z) = \tilde{A}(0) \cdot i \frac{\kappa_{ba}}{\beta_c} \sin \beta_c z\)
（3）核心特性（必考）
- 功率交换规律：
- 模式a的功率：\(P_a(z) = P_a(0) \left( \cos^2 \beta_c z + \frac{\delta^2}{\beta_c^2} \sin^2 \beta_c z \right)\)；
- 模式b的功率：\(P_b(z) = P_a(0) \cdot \frac{\kappa_{ab}\kappa_{ba}}{\beta_c^2} \sin^2 \beta_c z\)；
- 物理图像：功率在两模式间周期性交换，交换周期为“耦合长度”\(l_c = \pi/(2\beta_c)\)。
- 相位匹配（\(\delta=0\)）的影响：
- 此时\(\beta_c = \sqrt{\kappa_{ab}\kappa_{ba}}\)，若\(\kappa_{ab} = \kappa_{ba}^*\)（无耗波导），则\(\beta_c = \vert\kappa_{ab}\vert\)；
- 功率交换：\(P_a(z) = P_a(0) \cos^2 \vert\kappa\vert z\)，\(P_b(z) = P_a(0) \sin^2 \vert\kappa\vert z\)；
- 完全功率转移：当\(z = l_c^{PM} = \pi/(2\vert\kappa\vert)\)时，\(P_a(l_c^{PM})=0\)，\(P_b(l_c^{PM})=P_a(0)\)（100%能量转移）。
- 相位失配（\(\delta \neq 0\)）的影响：
- 最大耦合效率：\(\eta_{max} = \frac{\kappa_{ab}\kappa_{ba}}{\kappa_{ab}\kappa_{ba} + \delta^2} = \frac{1}{1 + \vert\delta/\kappa\vert^2}\)（\(\kappa = \vert\kappa_{ab}\vert\)）；
- 规律：\(\vert\delta/\kappa\vert\)越大，\(\eta_{max}\)越小，功率交换的周期性越弱（振荡幅度衰减）。
（4）典型曲线（帮助记忆）
- 相位匹配（\(\delta=0\)）：P_a和P_b呈余弦/正弦平方交替，周期\(l_c^{PM}\)；
- 相位失配（\(\delta \neq 0\)）：P_b的峰值低于P_a(0)，振荡频率升高（\(l_c = l_c^{PM}/\sqrt{1 + \vert\delta/\kappa\vert^2}\)）。
3. 反向耦合（Contradirectional coupling）
（1）定义
两个模式沿相反方向传播（如模式a前向\(\beta_a>0\)，模式b后向\(\beta_b<0\)），方程中符号取“+”（a）和“-”（b）。
（2）求解与边界条件
- 边界条件：边值问题——已知z=0处\(\tilde{A}(0)\)（入射端）和z=l处\(\tilde{B}(l)\)（出射端，通常为0，无反向入射）；
- 解析解：令\(\alpha_c = \sqrt{\vert\kappa_{ab}\kappa_{ba}\vert - \delta^2}\)（\(\vert\kappa\vert^2 > \delta^2\)时为实数），解得： \(\tilde{A}(z) = \frac{\alpha_c \cosh \alpha_c (l - z) + i \delta \sinh \alpha_c (l - z)}{\alpha_c \cosh \alpha_c l + i \delta \sinh \alpha_c l} \tilde{A}(0), \quad \tilde{B}(z) = \frac{i \kappa_{ba} \sinh \alpha_c (l - z)}{\alpha_c \cosh \alpha_c l + i \delta \sinh \alpha_c l} \tilde{A}(0)\)
（3）核心特性（必考）
- 功率交换规律：
- 模式b的功率（反向）：\(P_b(z) = P_a(0) \cdot \frac{\vert\kappa_{ba}\vert^2 \sinh^2 \alpha_c (l - z)}{\alpha_c^2 \cosh^2 \alpha_c l + \delta^2 \sinh^2 \alpha_c l}\)；
- 物理图像：功率从正向模式a单向转移到反向模式b，效率随传播长度l单调增加（无振荡）。
- 相位匹配（\(\delta=0\)）的影响：
- 耦合效率：\(\eta_{PM} = \tanh^2 \vert\kappa\vert l\)（\(\tanh x\)随x增大趋近1）；
- 完全功率转移：当l→∞时，\(\eta_{PM} \to 1\)（理论上完全转移，实际l取3~5个耦合长度即可接近完全转移）。
- 与同向耦合的关键区别（表格对比）
| 特性 | 同向耦合 | 反向耦合 |
|---|---|---|
| 传播方向 | 相同 | 相反 |
| 求解方法 | 初始值问题 | 边值问题 |
| 功率交换规律 | 周期性交换 | 单向转移（单调增加） |
| 相位匹配完全转移 | 是（\(z=lc^{PM}\)时） | 近似是（\(l\to\infty\)时） |
| 应用场景 | 定向耦合器、光开关 | 分布式布拉格反射器（DBR） |
4. 相位匹配的本质（高频考点）
（1）物理本质：波矢守恒
耦合过程中，两模式的波矢需满足“匹配条件”，即能量和动量守恒：
- 同向耦合：\(\beta_b = \beta_a\)（\(\delta=0\)）→ 动量守恒\(\hbar \beta_b = \hbar \beta_a\)；
- 反向耦合：\(\beta_b = -\beta_a + qK\)（周期扰动）→ 动量守恒\(\hbar \beta_b = -\hbar \beta_a + \hbar qK\)（光栅提供额外动量qK）；
- 相位失配：波矢不守恒，耦合能量因相位差累积而相互抵消，效率下降。
（2）实现相位匹配的方法
- 选择合适的模式：使两模式的有效折射率相等（\(n_{eff,a} = n_{eff,b}\)），则\(\beta_a = \beta_b\)；
- 引入周期结构：如光栅（提供qK的额外波矢），补偿波矢差\(\Delta \beta = \beta_b - \beta_a\)；
- 调节温度/电压：通过电光/热光效应改变模式的有效折射率，从而调节\(\beta\)，实现相位匹配。
五、4.4 光耦合器（Optical couplers）—— 理论应用（计算题/简答题高频）
1. 光栅波导耦合器（Grating waveguide couplers）
（1）结构与工作原理

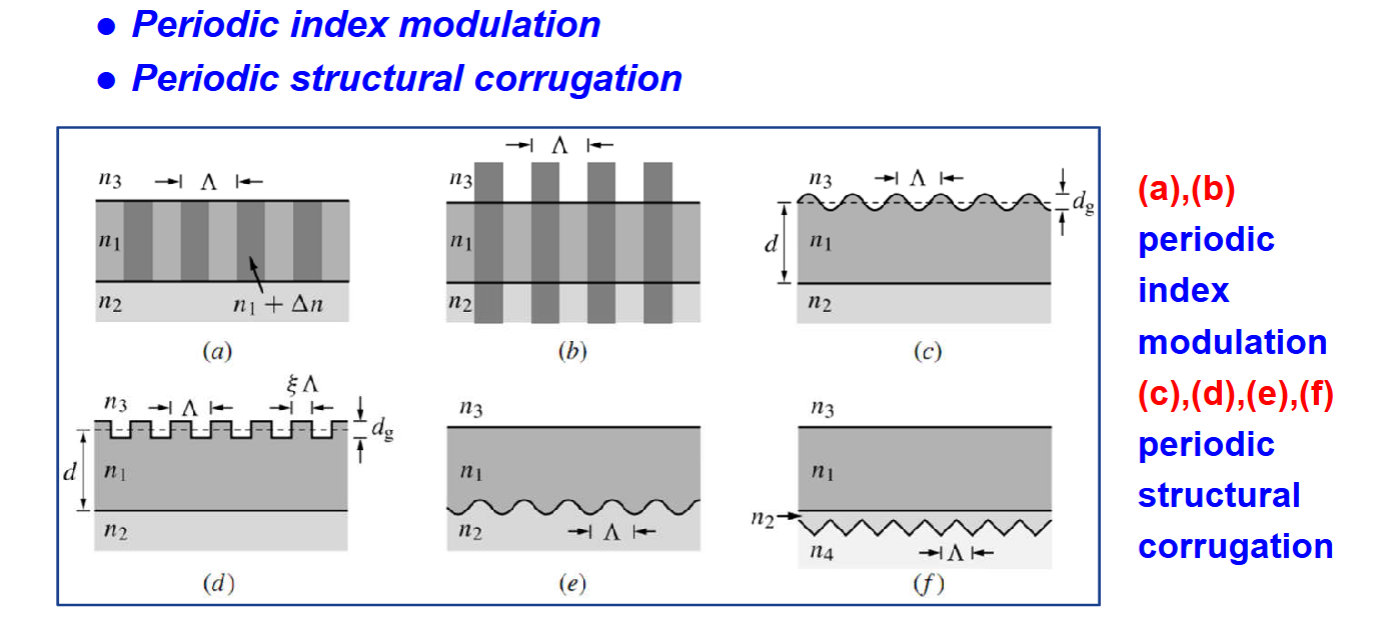

- 结构：在波导表面或内部引入周期性结构（两种类型）：
- 周期性折射率调制：通过掺杂、电光效应等使波导折射率周期性变化（\(n(z) = n_0 + \Delta n \cos Kz\)）；
- 周期性结构波纹：在波导界面（如芯层-包层界面）制作周期性凹槽（波纹深度\(d_g\)，周期\(\Lambda\)）；
- 工作原理：周期结构作为“空间光栅”，产生周期扰动\(\Delta \varepsilon(z)\)，实现“单波导内两模式的耦合”（如导模→导模、导模→辐射模、导模→反向导模）。
（2）耦合系数计算（典型案例）
以“正弦波纹光栅”为例（TE模耦合），波纹位于芯层（n1）与包层（n3）界面，深度\(d_g \ll \lambda/n1\)（模式场在波纹区域近似均匀）： \(\kappa_{ab}(q) = \frac{h_a h_b}{\sqrt{\beta_a \beta_b d_a^E d_b^E}} \cdot \frac{d_g}{4} (\delta_{q,1} + \delta_{q,-1})\)
- 参数说明：\(h_a,h_b\)为模式的横向场参数，\(d_a^E,d_b^E\)为模式的有效厚度，\(\delta_{q,1}\)表示仅q=±1时耦合系数非零（正弦光栅仅一阶耦合有效）；
- 关键结论：TE模耦合系数与包层参数无关，仅与芯层参数和光栅深度、周期相关——实际应用中，光栅可放在芯层的任意界面（芯层-包层、芯层-衬底），耦合效果一致。
（3）核心应用：分布式布拉格反射器（DBR）
- 工作机制：“导模的前向传播模式↔反向传播模式”的反向耦合（属于“同向模式的反向耦合”）；
- 布拉格条件（相位匹配）： \(\beta_B = \frac{qK}{2} \implies \Lambda = \frac{q \lambda_B}{2 n_{eff}}\) 其中：\(\beta_B\)为导模传播常数，\(\lambda_B\)为布拉格波长，\(n_{eff}\)为导模有效折射率，q为耦合阶数（常用q=1，\(\Lambda = \lambda_B/(2n_{eff})\)）；
- 特性：
- 反射率：\(R_{DBR} = \tanh^2 \vert\kappa\vert l\)（相位匹配时），l为光栅长度，\(\vert\kappa\vert l\)越大，反射率越高（接近1）；
- 频率选择性：仅在布拉格波长\(\lambda_B\)附近有高反射率（窄带滤波），带宽\(\Delta \lambda \propto \vert\kappa\vert \lambda_B^2/(2\pi n_{eff})\)；
- 应用：DBR激光器、DFB（分布式反馈）激光器——无需传统法布里-珀罗镜，通过光栅提供光反馈，实现单频、窄线宽激光输出（考试常考应用场景）。
2. 定向耦合器（Directional couplers）
（1）结构与工作原理

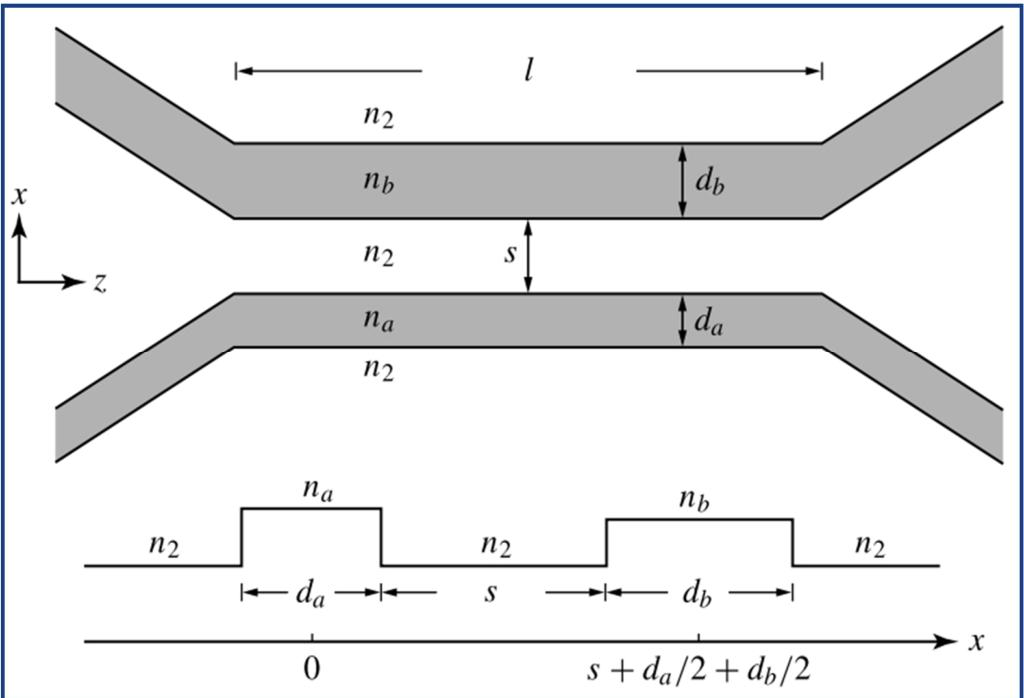

- 结构：由两个平行放置的波导组成（芯层n1，包层n2，间距s），每个波导支持基模（TE00或TM00）；
- 工作原理：“多波导模式耦合”+“同向耦合”——两波导的基模场相互重叠（重叠系数\(c_{ab} \neq 0\)），导致能量在两波导间周期性交换。
（2）耦合模方程与参数
- 对称定向耦合器（两波导完全相同：\(n1,a = n1,b\)，\(d_a = d_b\)）：
- 相位失配\(\delta=0\)（始终相位匹配），耦合系数\(\kappa_{ab} = \kappa_{ba}^*\)；
- 耦合模方程简化为： \(\frac{d \tilde{A}}{d z} = i \kappa \tilde{B}, \quad \frac{d \tilde{B}}{d z} = i \kappa \tilde{A}\)
- 解析解（仅波导a入射，\(\tilde{A}(0) \neq 0, \tilde{B}(0)=0\)）： \(\tilde{A}(z) = \tilde{A}(0) \cos \kappa z, \quad \tilde{B}(z) = \tilde{A}(0) i \sin \kappa z\)
- 耦合长度：\(l_c = \pi/(2\kappa)\)——z=lc时，能量从波导a完全转移到波导b（交叉态）；z=2lc时，能量回到波导a（直通态）。
（3）超模（Supermodes）概念（难点但必考）
- 定义：定向耦合器（复合波导结构）的本征模，是两个单波导基模的线性组合；
- 两种超模：
- 对称超模（Even Supermode）：\(\mathcal{E}_{even} = \frac{1}{\sqrt{2}} (\hat{\mathcal{E}}_a + \hat{\mathcal{E}}_b)\)，传播常数\(\beta_{even} = \beta_0 + \kappa\)；
- 反对称超模（Odd Supermode）：\(\mathcal{E}_{odd} = \frac{1}{\sqrt{2}} (\hat{\mathcal{E}}_a - \hat{\mathcal{E}}_b)\)，传播常数\(\beta_{odd} = \beta_0 - \kappa\)；
- 物理意义：定向耦合器的光场本质是两个超模的叠加，能量交换源于两超模的相位差随z的变化（\(\Delta \beta = \beta_{even} - \beta_{odd} = 2\kappa\)）。
（4）核心应用
- 光开关：
- 交叉态（无电压）：\(\delta=0\)，z=lc时，能量从a→b（切换到交叉通道）；
- 平行态（加电压）：通过电光效应改变其中一个波导的折射率，引入相位失配\(\delta = \sqrt{3}\kappa\)，此时\(\beta_c = 2\kappa\)，\(\eta = \sin^2(2\kappa z) = 0\)（能量无转移，保持在原通道）；
- 功率分配器/合束器：选择z=lc/2，此时\(P_a = P_b = P_a(0)/2\)（50:50分束）；
- 偏振分束器：利用TE模和TM模的耦合系数不同，设计耦合长度，使某一偏振态完全转移，另一偏振态无转移，实现偏振分离。
六、考试重点总结与备考建议
1. 简答题高频考点
（1）耦合波理论与耦合模理论的区别与适用场景； （2）同向耦合与反向耦合的特性对比（传播方向、功率交换规律、求解方法）； （3）相位匹配的物理本质、实现方法及对耦合效率的影响； （4）DBR/DFB激光器的工作原理（基于光栅反向耦合、布拉格条件、频率选择性）； （5）定向耦合器的超模概念及光开关的工作机制。
2. 计算题高频考点
（1）耦合模方程的求解（双模同向/反向耦合，给定初始/边界条件，计算振幅/功率随z的变化）； （2）耦合系数的计算（光栅波导耦合器的TE模耦合、定向耦合器的对称耦合）； （3）相位匹配条件的应用（计算布拉格光栅周期、定向耦合器的耦合长度）； （4）耦合效率的计算（相位匹配/失配时，同向/反向耦合的效率）。
3. 公式记忆重点
（1）耦合波方程（含 $\Delta P$ 的波动方程）； （2）耦合模方程（单波导/多波导，同向/反向）； （3）双模耦合的解析解（振幅、功率表达式）； （4）耦合长度\(l_c = \pi/(2\beta_c)\)（同向）、布拉格条件\(\Lambda = q\lambda_B/(2n_{eff})\)； （5）耦合效率公式（同向\(\eta = \sin^2(\vert\kappa\vert z \sqrt{1 + \vert\delta/\kappa\vert^2})/(1 + \vert\delta/\kappa\vert^2)\)，反向\(\eta = \tanh^2(\vert\kappa\vert l)\)）。
4. 备考策略
（1）先理解物理图像：耦合的本质是能量交换，相位匹配是能量有效交换的前提； （2）区分“频率耦合”（耦合波理论）和“模式耦合”（耦合模理论），避免混淆； （3）重点练习双模耦合的计算题，掌握“代入边界条件→求解方程→计算功率/效率”的步骤； （4）结合应用场景记忆（如DBR对应反向耦合，定向耦合器对应同向耦合），加深理解。
光电子学第四章 波与模式的耦合 备考总结
一、术语表（中英对照 + 物理意义）
| 英文术语 | 中文术语 | 物理意义 |
|---|---|---|
| Coupled-wave theory | 耦合波理论 | 针对时变或非线性介质，描述不同频率光波之间能量交换的理论 |
| Coupled-mode theory | 耦合模理论 | 针对空间依赖型介质，描述不同空间模式/偏振光场之间能量交换的理论 |
| Waveguide | 波导 | 由高折射率芯层和低折射率包层组成，约束光场沿纵向传播的光学结构 |
| Guided wave | 导波 | 被波导芯层束缚，沿纵向传播的光场，横向光场在包层中呈倏逝态 |
| Core/film | 芯层/膜层 | 波导中高折射率区域，用于束缚光场 |
| Cladding | 包层 | 波导中低折射率区域，围绕芯层提供光学隔离 |
| Coupling coefficient ($\kappa$) | 耦合系数 | 描述两模式/光波间耦合强度的参数，绝对值越大耦合越强 |
| Phase mismatch ($2\delta$) | 相位失配 | 两模式传播常数差异导致的相位差累积参数，决定耦合效率上限 |
| Phase matching | 相位匹配 | 两模式波矢满足守恒条件（$\delta=0$），此时耦合效率最高（可完全转移能量） |
| Codirectional coupling | 同向耦合 | 两模式沿同一方向传播的耦合，功率周期性交换 |
| Contradirectional coupling | 反向耦合 | 两模式沿相反方向传播的耦合，功率单向转移 |
| Coupling length ($l_c$) | 耦合长度 | 同向耦合中能量完全转移所需的传播距离（$l_c=\pi/(2\beta_c)$） |
| Distributed Bragg Reflector (DBR) | 分布式布拉格反射器 | 基于光栅反向耦合，实现窄带高反射的器件，用于激光反馈 |
| Directional coupler | 定向耦合器 | 由两个平行波导组成，实现同向模式耦合的器件，用于光开关、分束器 |
| Supermode | 超模 | 定向耦合器（复合波导）的本征模，是单波导模式的线性组合 |
| Slow varying amplitude approximation (SVA) | 慢变振幅近似 | 假设光场振幅在一个光波长内变化可忽略，将二阶波动方程简化为一阶方程 |
| Bragg condition | 布拉格条件 | DBR 中满足相位匹配的条件（$\beta_B=qK/2$），对应高反射率波长 |
二、公式大全（分类整理 + 符号说明）
（一）耦合波理论核心公式
| 公式名称 | 公式表达式 | 符号说明 |
|---|---|---|
| 有耦合波动方程 | \(\nabla \times \nabla \times E_q - \omega_q^2 \mu_0 \varepsilon \cdot E_q = \omega_q^2 \mu_0 \Delta P_g\) | \(E_q\)：第q个频率光波的电场；\(\omega_q\)：角频率；\(\mu_0\)：真空磁导率；\(\varepsilon\)：介质介电常数；\(\Delta P_g\)：耦合极化 |
| 慢变振幅近似方程 | \((k_q \cdot \nabla) \mathcal{E}_q \approx \frac{i \omega_q^2 \mu_0}{2} \Delta P_g e^{-i k_q \cdot r}\) | \(k_q\)：第q个光波的波矢；\(\mathcal{E}_q\)：电场振幅；\(r\)：空间坐标 |
（二）耦合模理论核心公式
| 公式名称 | 公式表达式 | 符号说明 |
|---|---|---|
| 单波导耦合模方程 | \(\pm \frac{d A_v}{d z} = \sum_{\mu} i \kappa_{v \mu} A_{\mu} e^{i(\beta_{\mu}-\beta_{v}) z}\) | \(A_v/A_\mu\)：模式v/μ的振幅系数；\(\beta_v/\beta_\mu\)：模式v/μ的传播常数；\(\kappa_{v\mu}\)：耦合系数；“+”前向传播（β>0），“-”后向传播（β<0） |
| 耦合系数（单波导） | \(\kappa_{v\mu} = \omega \int\int \mathcal{E}_v^* \cdot \Delta \varepsilon \cdot \mathcal{E}_\mu dxdy\) | \(\omega\)：光场角频率；\(\mathcal{E}_v^*/\mathcal{E}_\mu\)：模式v/μ的场分布（共轭/原场）；\(\Delta \varepsilon\)：介质介电常数扰动 |
| 多波导耦合系数 | \(\kappa_{v\mu} = c_{vv}[c^{-1} \cdot \overline{\kappa}]_{v\mu}\) | \(c_{vv}\)：模式v的重叠系数；\(c\)：重叠系数矩阵；\(\overline{\kappa}\)：单波导扰动耦合系数 |
| 重叠系数 | \(c_{v\mu} = \int\int (\mathcal{E}_v^* \times \mathcal{H}_\mu + \mathcal{E}_\mu \times \mathcal{H}_v^*) \cdot \hat{z} dxdy\) | \(\mathcal{H}_v^*/\mathcal{H}_\mu\)：模式v/μ的磁场分布（共轭/原场）；\(\hat{z}\)：纵向单位向量 |
（三）双模耦合核心公式
| 公式名称 | 公式表达式 | 符号说明 |
|---|---|---|
| 简化耦合模方程 | \(\pm \frac{d \tilde{A}}{d z} = i \kappa_{ab} \tilde{B} e^{i2\delta z}；\pm \frac{d \tilde{B}}{d z} = i \kappa_{ba} \tilde{A} e^{-i2\delta z}\) | \(\tilde{A}/\tilde{B}\)：去除自耦合后的振幅；\(\kappa_{ab}/\kappa_{ba}\)：两模式耦合系数；\(2\delta\)：相位失配参数 |
| 相位失配（常数扰动） | \(2\delta = (\beta_b \pm \kappa_{bb}) - (\beta_a \pm \kappa_{aa})\) | \(\kappa_{aa}/\kappa_{bb}\)：模式a/b的自耦合系数 |
| 相位失配（周期扰动） | \(2\delta = \Delta\beta + qK\) | \(\Delta\beta=\beta_b-\beta_a\)；q：整数；\(K=2\pi/\Lambda\)（光栅波数） |
| 同向耦合功率（仅A入射） | \(P_a(z)=P_a(0)(\cos^2\beta_c z + \frac{\delta^2}{\beta_c^2}\sin^2\beta_c z)；P_b(z)=P_a(0)(\frac{\kappa_{ab}\kappa_{ba}}{\beta_c^2})\sin^2\beta_c z\) | \(\beta_c=\sqrt{\kappa_{ab}\kappa_{ba}+\delta^2}\)；\(P_a(0)\)：入射功率 |
| 反向耦合效率（相位匹配） | \(\eta_{PM} = \tanh^2\vert\kappa\vert l\) | \(\vert\kappa\vert\)：耦合系数绝对值；l：传播长度 |
| 耦合长度 | \(l_c = \frac{\pi}{2\beta_c}；l_c^{PM} = \frac{\pi}{2\vert\kappa\vert}\)（相位匹配） | \(l_c^{PM}\)：相位匹配时的耦合长度 |
（四）光栅波导耦合器公式
| 公式名称 | 公式表达式 | 符号说明 |
|---|---|---|
| 布拉格条件 | \(\beta_B = \frac{qK}{2} \implies \Lambda = \frac{q\lambda_B}{2n_{eff}}\) | \(\beta_B\)：导模传播常数；\(\Lambda\)：光栅周期；\(\lambda_B\)：布拉格波长；\(n_{eff}\)：有效折射率；q：耦合阶数 |
| 正弦光栅耦合系数（TE模） | \(\kappa_{ab}(q) = \frac{h_a h_b}{\sqrt{\beta_a \beta_b d_a^E d_b^E}} \cdot \frac{d_g}{4}(\delta_{q,1}+\delta_{q,-1})\) | \(h_a/h_b\)：模式场参数；\(d_a^E/d_b^E\)：有效厚度；\(d_g\)：光栅深度；\(\delta_{q,1}\)：克罗内克函数 |
| DBR反射率（相位匹配） | \(R_{DBR} = \tanh^2\vert\kappa\vert l\) | l：光栅长度 |
（五）定向耦合器公式
| 公式名称 | 公式表达式 | 符号说明 |
|---|---|---|
| 对称耦合模方程 | \(\frac{d \tilde{A}}{d z} = i \kappa \tilde{B}；\frac{d \tilde{B}}{d z} = i \kappa \tilde{A}\) | \(\kappa\)：对称耦合系数 |
| 超模传播常数 | \(\beta_{even}=\beta_0+\kappa；\beta_{odd}=\beta_0-\kappa\) | \(\beta_{even}/\beta_{odd}\)：对称/反对称超模传播常数；\(\beta_0\)：单波导模式传播常数 |
| 定向耦合器效率 | \(\eta = \frac{1}{1+\vert\delta/\kappa\vert^2}\sin^2(\vert\kappa\vert l\sqrt{1+\vert\delta/\kappa\vert^2})\) | l：耦合器长度 |
三、10道计算题（含解析）
计算题1：单波导TE模耦合系数计算
已知：平面波导芯层折射率 $n_1=3.45$，包层折射率 $n_3=1.5$，光栅深度 $d_g=0.1\,\mu\mathrm{m}$，模式 a/b 的场参数 $h_a=h_b=10^4\,\mathrm{m^{-1}}$，传播常数 $\beta_a=\beta_b=2\pi\times10^6\,\mathrm{rad/m}$，有效厚度 $d_a^E=d_b^E=2\,\mu\mathrm{m}$，光角频率 $\omega=2\pi\times5\times10^{14}\,\mathrm{rad/s}$。
求：正弦光栅的 TE 模耦合系数 $\kappa_{ab}$。
解：
- 代入TE模耦合系数公式：
\(\kappa_{ab} = \frac{h_a h_b}{\sqrt{\beta_a \beta_b d_a^E d_b^E}} \cdot \frac{d_g}{4}\) - 代入数值计算：
\(\sqrt{\beta_a \beta_b d_a^E d_b^E} = \sqrt{2\pi\times10^{6}\times2\pi\times10^{6}\times2\times10^{-6}\times2\times10^{-6}} \approx 4\pi \approx 12.57\)
\(h_a h_b = 10^{4}\times10^{4} = 10^{8}\)
分子部分：\(10^{8} / 12.57 \approx 7.96\times10^{6}\)
\(d_g/4 = 0.1\times10^{-6} / 4 = 2.5\times10^{-8}\)
\(\kappa_{ab} \approx 7.96\times10^{6} \times 2.5\times10^{-8} \approx 0.199\) rad/m ≈ 0.2 rad/m
解析：考点为光栅波导耦合系数计算，核心是代入 TE 模专用公式，注意单位统一（$\mu\mathrm{m}$ 转换为 m），正弦光栅仅 $q=\pm1$ 阶耦合有效。
计算题2：同向耦合功率随传播距离变化
已知：双模同向耦合，$\kappa_{ab}=\kappa_{ba}=0.5\,\mathrm{rad/mm}$，$\delta=0$（相位匹配），入射功率 $P_a(0)=10\,\mathrm{mW}$，仅模式 a 入射（$P_b(0)=0$）。
求：$z=3\,\mathrm{mm}$ 时，两模式的功率 $P_a(z)$ 和 $P_b(z)$。
解：
- 相位匹配时 $\beta_c=\kappa=0.5\,\mathrm{rad/mm}$，耦合长度 \(l_c^{PM}=\pi/(2\kappa)=\pi/(2\times0.5)=\pi\approx3.14\,\mathrm{mm}\)；
- 功率公式：
\(P_a(z)=P_a(0)\cos^{2}(\kappa z)\)，\(P_b(z)=P_a(0)\sin^{2}(\kappa z)\) - 代入 $z=3\,\mathrm{mm}$：
\(\kappa z=0.5\times3=1.5\) rad（≈85.9°）
\(P_a(3)=10\times\cos^{2}(1.5)\approx10\times0.0707\approx0.71\) mW
\(P_b(3)=10\times\sin^{2}(1.5)\approx10\times0.9293\approx9.29\) mW
解析：考点为同向耦合功率交换规律，相位匹配时功率呈余弦/正弦平方交替，$z$ 接近 $l_c^{PM}$ 时 $P_b$ 接近入射功率。
计算题3：耦合长度计算（相位失配）
已知：双模同向耦合，$\kappa=0.3\,\mathrm{rad/m}$，$\delta=0.15\,\mathrm{rad/m}$。
求：耦合长度 $l_c$。
解：
- 计算\(\beta_c=\sqrt{\kappa^{2}+\delta^{2}}=\sqrt{0.3^{2}+0.15^{2}}=\sqrt{0.09+0.0225}=\sqrt{0.1125}\approx0.335\) rad/m；
- 耦合长度\(l_c=\pi/(2\beta_c)=\pi/(2\times0.335)\approx4.73\) m； 解析：考点为相位失配对耦合长度的影响，失配时 $l_c$ 比相位匹配时（\(l_c^{PM}=\pi/(2\times0.3)\approx5.23\,\mathrm{m}\)）缩短，因振荡频率升高。
计算题4：DBR布拉格光栅周期计算
已知：DBR 激光器中，导模有效折射率 $n_{eff}=3.2$，布拉格波长 $\lambda_B=1550\,\mathrm{nm}$，采用 1 阶耦合（$q=1$）。
求：光栅周期 $\Lambda$。
解：
- 布拉格条件：\(\Lambda=q\lambda_B/(2n_{eff})\)；
- 代入数值：$q=1$，$\lambda_B=1550\times10^{-9}\,\mathrm{m}$，$n_{eff}=3.2$；
\(\Lambda=1\times1550\times10^{-9}/(2\times3.2)\approx2.42\times10^{-7}\) m=242 nm； 解析：考点为布拉格条件的应用，DBR的核心是光栅提供额外波矢补偿反向耦合的波矢差，1阶耦合是最常用场景。
计算题5：反向耦合效率计算
已知：反向耦合中，$\kappa=0.4\,\mathrm{rad/cm}$，传播长度 $l=5\,\mathrm{cm}$，$\delta=0$（相位匹配）。
求：耦合效率 $\eta$。
解：
- 相位匹配时反向耦合效率公式：\(\eta=\tanh^{2}(\vert \kappa\vert l)\)；
- 计算\(\vert \kappa\vert l=0.4\times5=2\)；
- \(\tanh(2)\approx0.964\)，\(\eta\approx0.964^{2}\approx0.93\)（93%）； 解析：考点为反向耦合效率特性，效率随长度单调增加，$l=5\,\mathrm{cm}$ 时已接近完全转移（$\eta\to1$）。
计算题6：相位失配时的最大耦合效率
已知：同向耦合，$\kappa=0.6\,\mathrm{rad/m}$，$\delta=0.4\,\mathrm{rad/m}$。
求：最大耦合效率 $\eta_{max}$。
解：
- 最大效率公式：\(\eta_{max}=1/(1+(\delta/\kappa)^{2})\)；
- 计算\(\delta/\kappa=0.4/0.6\approx0.667\)；
- \(\eta_{max}=1/(1+0.667^{2})=1/(1+0.444)\approx0.692\)（69.2%）； 解析：考点为相位失配对耦合效率的限制，失配越大 $\eta_{max}$ 越低，核心是波矢不守恒导致能量抵消。
计算题7：定向耦合器分束比计算
已知：对称定向耦合器，$\kappa=0.2\,\mathrm{rad/mm}$，耦合长度 \(l_c=\pi/(2\kappa)=7.85\,\mathrm{mm}\)，入射功率 10 mW。
求：$z=3.925\,\mathrm{mm}$ 时，两波导的功率分配。
解：
- $z=3.925\,\mathrm{mm}=l_c/2$，\(\kappa z=0.2\times3.925\approx0.785\,\mathrm{rad}\)（$\pi/4$）；
- 功率公式：\(P_a=10\times\cos^{2}(\pi/4)=10\times0.5=5\) mW；\(P_b=10\times\sin^{2}(\pi/4)=10\times0.5=5\) mW； 解析：考点为定向耦合器的分束应用，$z=l_c/2$ 时实现 50:50 功率分配，是常用的光分束器工作点。
计算题8：多波导重叠系数影响
已知：两平行波导的模式重叠系数 $c=0.8$，单波导扰动耦合系数 $\overline{\kappa}=0.3\,\mathrm{rad/m}$，$c_{vv}=1$。
求：多波导耦合系数 $\kappa$。
解：
- 多波导耦合系数公式：\(\kappa=c_{vv}[c^{-1}\cdot\overline{\kappa}]\)；
- 简化（两波导）：\(\kappa=1\times(1/0.8)\times0.3=0.375\) rad/m； 解析：考点为多波导耦合系数的修正，不同波导模式非正交（$c<1$），耦合系数比单波导大，因场重叠增强耦合。
计算题9：光开关切换条件计算
已知：定向耦合器光开关，$\kappa=0.5\,\mathrm{rad/mm}$，耦合长度 \(l_c=\pi/(2\kappa)=3.14\,\mathrm{mm}\)。
求：实现平行态（$\eta=0$）所需的相位失配 $\delta$。
解：
- 平行态要求\(\eta=\sin^{2}(\beta_c l)=0\)，即\(\beta_c l=\pi\)（\(\beta_c=\sqrt{\kappa^{2}+\delta^{2}}\)）；
- 代入 $l=l_c=3.14\,\mathrm{mm}$，$\kappa=0.5\,\mathrm{rad/mm}$：
\(\sqrt{0.5^{2}+\delta^{2}}\times3.14=\pi \implies \sqrt{0.25+\delta^{2}}=1 \implies \delta^{2}=0.75 \implies \delta=\sqrt{0.75}\approx0.866\) rad/mm； 解析：考点为定向耦合器光开关的工作机制，通过引入相位失配使功率无转移，核心是控制 $\beta_c l$ 为 $\pi$ 的整数倍。
计算题10：光栅耦合器带宽计算
已知：DBR 光栅长度 $l=100\,\mu\mathrm{m}$，耦合系数 $\kappa=100\,\mathrm{rad/m}$，布拉格波长 $\lambda_B=1550\,\mathrm{nm}$，有效折射率 $n_{eff}=3.2$。
求：DBR 的带宽 $\Delta\lambda$。
解：
- 带宽公式：\(\Delta\lambda\approx\frac{\vert \kappa\vert \lambda_B^{2}}{2\pi n_{eff}}\)；
- 代入数值：$\vert\kappa\vert=100\,\mathrm{rad/m}$，$\lambda_B=1550\times10^{-9}\,\mathrm{m}$，$n_{eff}=3.2$；
\(\Delta\lambda\approx\frac{100\times(1550\times10^{-9})^{2}}{2\pi\times3.2}\approx\frac{100\times2.4025\times10^{-12}}{20.106}\approx1.195\times10^{-11}\) m≈0.012 nm； 解析：考点为DBR的频率选择性，带宽与耦合系数成正比，与光栅长度无关，窄带宽特性用于单频激光。
四、5道简答题（标准回答）
简答题1：简述耦合波理论与耦合模理论的核心区别与适用场景。
标准回答：
- 核心区别：① 耦合对象不同——耦合波理论处理不同频率的光波，耦合模理论处理不同空间模式/偏振的光场；② 介质要求不同——耦合波理论要求介质时变或非线性，耦合模理论要求介质具有空间依赖性（如扰动、多波导）；③ 物理本质不同——耦合波理论源于频率耦合（新频率产生），耦合模理论源于模式间能量交换（频率不变）。
- 适用场景：① 耦合波理论：声光衍射、非线性频率转换（如二次谐波）；② 耦合模理论：光栅耦合器、定向耦合器、DBR/DFB激光器。
简答题2：相位匹配的物理本质是什么？实现相位匹配的常用方法有哪些？
标准回答：
- 物理本质：相位匹配的核心是耦合过程中满足波矢守恒（动量守恒），即两模式的波矢差被介质扰动（如光栅）补偿，使得相位差不随传播距离累积，能量可持续高效交换。
- 常用方法：① 模式选择法：选择有效折射率相等的模式（$n_{eff,a}=n_{eff,b}$），使 $\beta_a=\beta_b$；② 周期结构法：引入光栅等周期结构，提供额外波矢 $qK$ 补偿波矢差 $\Delta\beta$；③ 外场调节法：通过电光、热光效应改变模式有效折射率，调节传播常数 $\beta$ 实现匹配。
简答题3：同向耦合与反向耦合的关键特性差异是什么？
标准回答：
- 传播方向：同向耦合两模式传播方向相同（$\beta_a,\beta_b>0$），反向耦合相反（$\beta_a>0,\beta_b<0$）；
- 求解方法：同向耦合为初始值问题（已知 $z=0$ 处振幅），反向耦合为边值问题（已知两端边界条件）；
- 功率交换：同向耦合功率周期性交换，反向耦合功率单向转移（随长度单调增加）；
- 完全转移条件：同向耦合在 $z=l_c^{PM}$ 时完全转移，反向耦合在 $l\to\infty$ 时接近完全转移；
- 应用场景：同向耦合用于定向耦合器、光开关，反向耦合用于DBR反射器。
简答题4：简述DBR（分布式布拉格反射器）的工作原理与核心特性。
标准回答：
- 工作原理：DBR 基于光栅波导的反向耦合机制，光栅提供周期扰动 $\Delta\varepsilon$，使导模的前向传播模式与后向传播模式满足布拉格条件（$\beta_B=qK/2$），实现相位匹配的反向耦合，前向光能量转移到后向光，形成强反射。
- 核心特性：① 频率选择性：仅在布拉格波长 $\lambda_B$ 附近有高反射率（窄带滤波）；② 反射率特性：反射率随光栅长度单调增加（$\tanh^2(\vert\kappa\vert l)$），$l$ 足够长时接近 100%；③ 应用核心：为激光器提供光反馈，替代传统法布里-珀罗镜，实现单频、窄线宽激光输出。
简答题5：定向耦合器的超模概念是什么？如何基于定向耦合器实现光开关功能？
标准回答：
- 超模概念：超模是定向耦合器（复合波导结构）的本征模，是两个单波导基模的线性组合，包括对称超模（$\mathcal{E}{even}=(\mathcal{E}_a+\mathcal{E}_b)/\sqrt{2}$，$\beta{even}=\beta_0+\kappa$）和反对称超模（$\mathcal{E}{odd}=(\mathcal{E}_a-\mathcal{E}_b)/\sqrt{2}$，$\beta{odd}=\beta_0-\kappa$），光场能量交换源于两超模的相位差累积。
- 光开关实现：① 交叉态（无外场）：$\delta=0$（相位匹配），耦合长度 $l=l_c^{PM}$ 时，能量从输入波导完全转移到另一波导；② 平行态（加外场）：通过电光效应改变某一波导折射率，引入相位失配 $\delta=\sqrt{3}\kappa$，此时 $\beta_c=2\kappa$，$\eta=\sin^2(2\kappa l)=0$，能量无转移，保持在输入波导；③ 核心是通过外场调节相位失配，切换“交叉”与“平行”状态。
五、备考使用说明
- 术语表：优先背诵高频术语（耦合系数、相位匹配、DBR、定向耦合器），物理意义结合公式理解；
- 公式大全：聚焦核心公式（耦合模方程、功率公式、布拉格条件、耦合效率），明确符号含义，避免单位错误；
- 计算题：先掌握基础题型（耦合系数、功率变化、耦合长度），再突破综合题型（光开关、DBR带宽），重点练习步骤规范性；
- 简答题：直接背诵标准回答，答题时按“核心要点+展开说明”结构呈现，确保逻辑清晰。
